管網cctv檢測標準

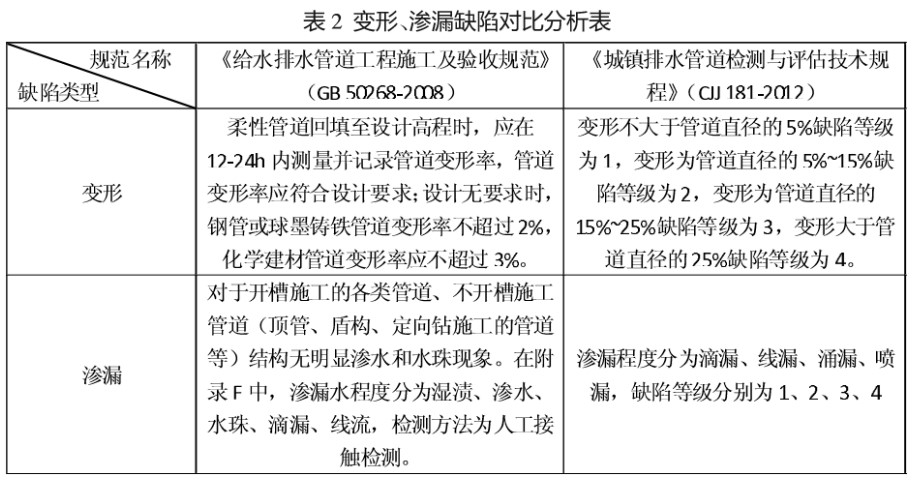

管網cctv檢測技術用于新建排水管道竣工驗收規范適用性分析目前，管網cctv檢測的技術要求、評估方法等主要按照《城鎮排水管道檢測與評估技術規程》(CJJ 181-2012)(以下稱評估技術規程)執行，該規程主要是針對既有城鎮排水管道進行檢測評估，為管道的修復和養護提供依據對檢測發現的缺陷描述、缺陷等級分類及結構性狀況、功能性狀況評估等。
評估技術規程中對管道缺陷歸納了16種，包括破裂、變形、腐蝕、錯口、起伏、脫節、接口材料脫落、支管暗接、異物穿入、滲漏等10種結構性缺陷，以及沉積、結垢、障礙物、殘墻壩根、樹根、浮渣等6種功能性缺陷，上述缺陷采用管網cctv檢測技術均可進行較為準確的發現和辨別。 目前管網cctv檢測已廣泛的應用于舊管道狀況普查中。近幾年，從各城市的排水管道竣工驗收第三方管網cctv檢測的實踐表明，管網cctv檢測技術對于發現新建管道初始變形、滲漏、破裂等結構性缺陷具有重要的實用價值，對避免排水管線竣工之初就帶病工作，使驗收檢測工作專業化，最大限度消除了管道后期運營安全隱患取得了良好效果，值得借鑒和推廣。 更多管網cctv檢測的問題可咨詢健明迪檢測。

管網cctv檢測技術適用范圍
管網cctv檢測技術由于其設備特點，不是所有管網都可以檢測的，適用條件如下：
(1)適用于不帶水作業或管道內水位較低狀態下的檢測。
為此，采用管網cctv檢測系統進行管道檢測前，必須對管道降水和清洗管內水位不大于管徑的20%、不能淹沒攝像頭，管道內壁無泥土覆蓋。對于舊有管道封堵、沖洗的費用較高。
(2) 管網cctv檢測適用管徑范圍一般為直徑150mm~2000mm。主要受爬行器自身規格尺寸和攝像頭能力的影響隨著設備尺寸的縮小及攝像能力的提高適用范圍可進一步擴大。
(3)管道內充滿霧氣時會影響管網cctv檢測成像質量，因此，一般要求管道內沒有霧氣。
管網cctv檢測技術
管網cctv檢測方法是通過閉路電視錄像的形式，將攝像設備置于排水管道內拍攝影響數據傳至計算機后，在終端電視屏幕上直觀顯示和影響記錄存儲的圖像通信檢測系統。
管網cctv檢測系統一般包括攝像系統、燈光系統、爬行器、線纜卷盤、控制器、計算機及相關軟件。適用于管道內水位較低狀態下的檢測能夠全面檢查排水管結構性和功能性狀況。
管網cctv檢測技術及其標準發展
由于傳統的排水管道結構狀況和功能狀況的檢查方法制約因素多、檢查效果差、成本高目前普遍采用閉路電視系統進行官網檢測，簡稱cctv( Closed Circuit Television)檢測。管網cctv檢測能準確檢測出管道結構狀況和功能狀況，是國際上用于管道狀況檢測最為先進和有效的手段。目前，管網cctv檢測已廣泛的應用于舊管道狀況普查中，為管道修復方案的科學決策、管道日常養護提供了有力的幫助。
近年來隨著我國經濟社會快速發展、城市化步伐加快和城市功能的拓展，城市地下管網的規模不斷擴大。但實踐表明，由于地下排水管網施工質量控制施工過程監管、竣工驗收等環節的工作不到位，再加上地下排水管網埋設地下，具有隱蔽性、不易檢查諸多特點，導致管線在施工完畢就存在管道變形、開裂、滲漏等缺陷，帶病工作嚴重影響管道的結構安全和使用功能的正常發揮。因此，在新建排水管道竣工驗收中引入管網cctv檢測技術，以檢測結果作為缺陷修復和工程竣工驗收的依據，取得了良好效果，值得借鑒和推廣。
